Model OSI

Tujuan utama penggunaan model OSI yaitu untuk membantu desainer jaringan memahami fungsi dari tiap‐tiap layer yang berhubungan dengan aliran komunikasi data. Termasuk jenis-jenis protoklol jaringan dan metode transmisi.

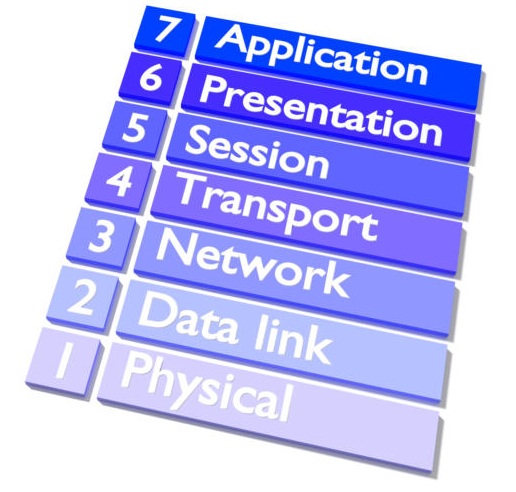

Model dibagi menjadi 7 layer, dengan karakteristik dan fungsinya masing‐masing. Tiap layer harus dapat berkomunikasi dengan layer di atasnya maupun dibawahnya secara langsung melalui serentetan protokol dan standard.

1.    Application Layer

Application Layer yaitu Menyediakan jasa untuk aplikasi pengguna. Layer ini bertanggung jawab atas pertukaran informasi antara program komputer, seperti program e‐mail, dan service lain yang jalan di jaringan, seperti server printer atau aplikasi komputer lainnya.

2.    Presentation Layer

Presentation Layer yaitu Bertanggung jawab bagaimana data dikonversi dan diformat untuk transfer data. Contoh konversi format text ASCII untuk dokumen, .gif dan JPG untuk gambar. Layer ini membentuk kode konversi, translasi data, enkripsi dan konversi.

3.    Session Layer

Session Layer ialah Menentukan bagaimana dua terminal menjaga, memelihara dan mengatur koneksi,‐ bagaimana mereka saling berhubungan satu sama lain. Koneksi di layer ini disebut session.

4.    Transport Layer

Transport Layer adalah Bertanggung jawab membagi data menjadi segmen, menjaga koneksi logika end‐to‐end antar terminal, dan menyediakan penanganan error (error handling).

5.    Network Layer

Network Layer Bertanggung jawab menentukan alamat jaringan, menentukan rute yang harus diambil selama perjalanan, dan menjaga antrian trafik di jaringan. Data pada layer ini berbentuk paket.

6.    Data Link

Data Link Layer yaitu Menyediakan link untuk data, memaketkannya menjadi frame yang berhubungan dengan hardware kemudian diangkut melalui media. komunikasinya dengan kartu jaringan, mengatur komunikasi layer physical antara sistem koneksi dan penanganan error.

7.    Physical Layel

Physical Layer yaitu Bertanggung jawab atas proses data menjadi bit dan mentransfernya melalui media, seperti kabel, dan menjaga koneksi fisik antar sistem.
